3D-сканер Revopoint MetroY Ultra - CCM Edition
3D-сканер Revopoint MetroY Ultra – CCM Edition

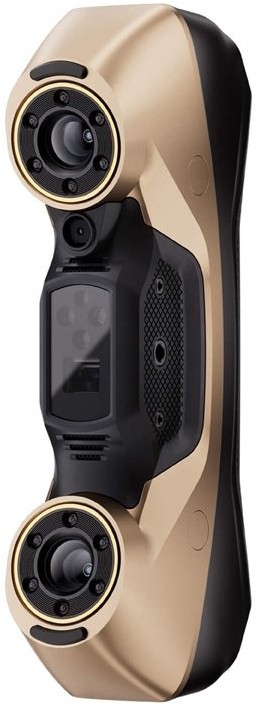

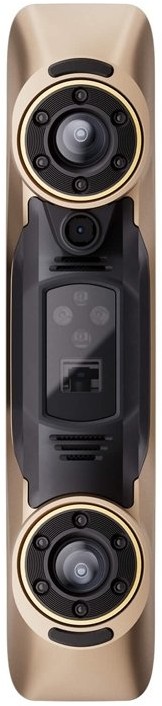

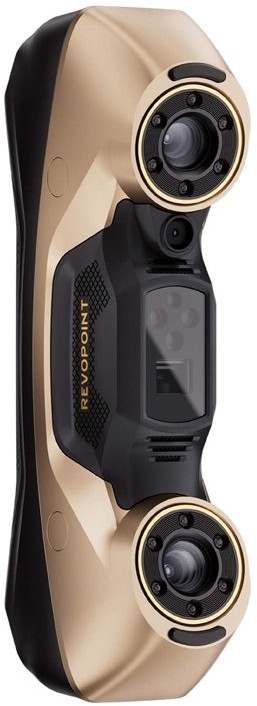

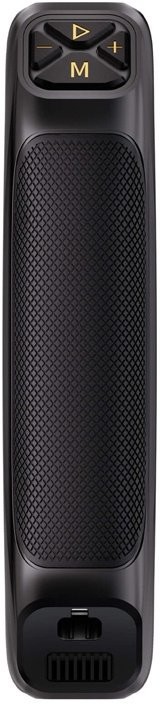

Revopoint MetroY Ultra — это продвинутый 3D-сканер промышленного класса, который сочетает технологию синего света с многолинейным лазером и структурированным светом, обеспечивая точность до 0,015 мм за один кадр. Устройство работает со скоростью до 90 кадров в секунду и захватывает до 3 000 000 точек в секунду, благодаря чему достигается быстрое и чрезвычайно точное картографирование объектов. Благодаря подключению Wi‑Fi 6 возможна передача данных в реальном времени, а поддержка программ Revo Metro и Revo Measure позволяет пройти весь рабочий процесс — от сканирования до расширенных измерений. Версия CMM Edition расширяет возможности устройства за счет проверки точности и метрологических функций измерения, что делает ее идеальным решением для профессионального контроля качества.
Точность измерений промышленного класса
Сканер обеспечивает точность за один кадр до 0,015 мм и объемную точность 0,015 мм + 0,04 мм × L (м), гарантируя стабильные и надежные результаты измерений. В CMM Edition быстрая проверка точности возможна прямо на рабочем месте благодаря использованию калибровочной шаровой пластины метрологического класса. Функция «в один клик» позволяет мгновенно проверить расстояния между центрами шаров и сравнить их с эталонными значениями, обеспечивая оперативную оценку точности сканирования.
Быстрое и гибкое сканирование в любых условиях
MetroY Ultra обеспечивает сканирование со скоростью до 90 FPS и захватывает до 3 000 000 точек в секунду, заметно ускоряя работу даже со сложными деталями. Устройство может работать при освещенности до 100 000 люкс, поэтому подходит и для промышленных условий. Поддержка объектов высотой примерно от 50 мм до 1 000 мм позволяет использовать сканер как для небольших деталей, так и для более крупных компонентов.
5 режимов сканирования под задачу
Устройство предлагает пять режимов сканирования с использованием синего света, позволяя выбрать подходящий метод под конкретную задачу. Режим High Speed с 34 перекрестными линиями обеспечивает быстрый сбор данных, режим Details с 15 параллельными линиями — высокую детализацию, а режим одной линии позволяет выполнять съемку глубоких отверстий. Кроме того, полно-полевой структурированный свет идеально подходит для больших поверхностей, а режим автоматического вращающегося стола позволяет удобно сканировать небольшие детали без постоянного контроля.
Расширенные измерения и анализ данных
В CMM Edition используется программное обеспечение Revo Measure с алгоритмами, сертифицированными PTB, что обеспечивает соответствие международным стандартам метрологии. После проверки точности вы можете без переходов перейти к сканированию деталей и импорту данных в среду измерений, где выполнять детальный анализ, измерения и формировать отчеты. Интуитивный интерфейс и визуализация данных упрощают работу и сокращают время, необходимое для получения результатов.
Беспроводная работа
Благодаря Wi‑Fi 6 и возможностям беспроводного сканирования пользователи могут работать без ограничений, связанных с кабелями. Функция отображения изображения позволяет отслеживать прогресс сканирования на нескольких устройствах одновременно, повышая контроль над процессом и упрощая командное взаимодействие. Решение одинаково хорошо подходит как для офисов дизайна, так и для производственных сред.
Широкие области применения в промышленности и инженерии
MetroY Ultra CMM Edition применяется там, где важны точность и возможность проверки результатов — от реверс-инжиниринга и быстрого прототипирования до детального контроля качества. Возможность сравнивать результаты с эталонными данными и формировать отчеты делает устройство универсальным инструментом для работы с 3D-измерениями.
Комплект поставки
СканерШтативКабель USB Type‑C — Type‑CБлок питанияОбразец моделиМаркерные метки 6 мм (500 шт.)Двухосный поворотный столКейс для переноскиКалибровочная пластинаMobile Kit (4-е поколение)Калибровочная пластина с шарамиПО Revo Measure (лицензия на 1 год)
| Производитель | Revopoint |
|---|---|
| Модель | MetroY Ultra |
| Точность за один кадр | до 0,01 мм |
| Точность за один кадр | до 0,015 мм |
| Объемная точность | 0,015 мм + 0,04 мм × L (м), где L — длина объекта |
| Расстояние между точками | до 0,05 мм |
| Рабочее расстояние | 200–400 мм |
| Площадь одного скана на минимальном расстоянии | 152 × 138 мм при 200 мм |
| Площадь одного скана на максимальном расстоянии | 332 × 276 мм при 400 мм |
| Минимальный объем сканирования | 10 × 10 × 10 мм |
| Максимальный объем сканирования | 2 × 2 × 2 м |
| Скорость сканирования | NVIDIA GPU: до 90 fpsCPU: до 60 fps |
| Частота захвата точек | Многолинейное сканирование: 3 000 000 точек/сСканирование со структурированным светом: 7 000 000 точек/с |
| Разрешение RGB-камеры | 2 Мп |
| Процессор | 4-ядерный ARM, 2,0 ГГц |
| Сканирование на улице | Да (многолинейный лазерный режим позволяет работать при освещенности до 100 000 люкс) |
| Источник 3D-света | 34 синие перекрестные линии15 синих параллельных линий1 синяя линия для глубоких отверстий62-линейный полно-полевой синий структурированный свет |
| Освещение | 12 синих LED |
| Вес сканера | 450 г |
| Габариты (Д × Ш × В) | 211 × 94 × 47 мм |
