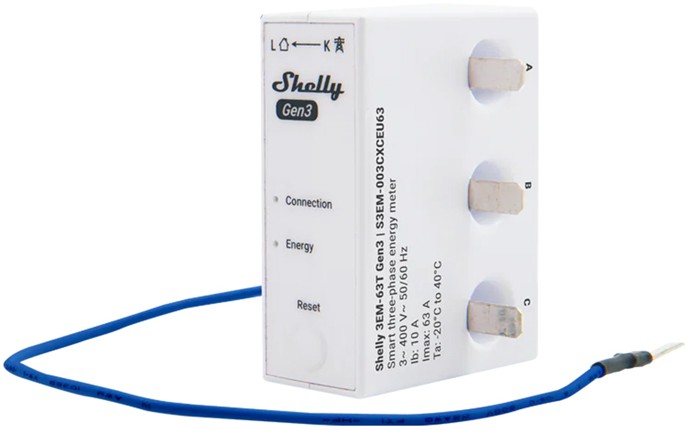

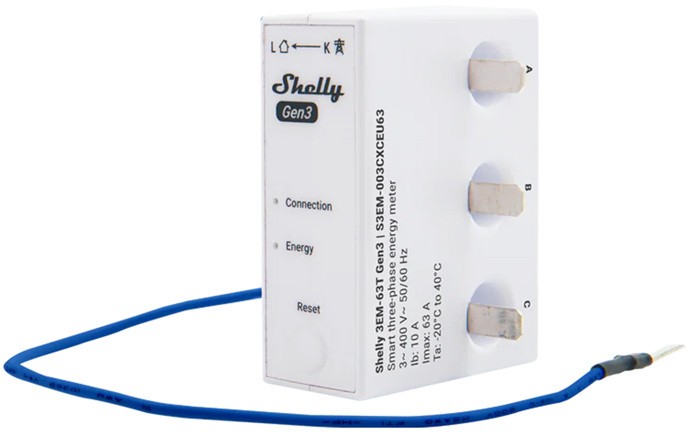

Shelly 3EM-63T Gen3 1/3-канальный WiFi счетчик энергии с плоской клеммой
Shelly 3EM-63T Gen3 1/3-канальный WiFi счётчик энергии (плоские клеммы)
Shelly 3EM-63T Gen3 — компактный 1/3-канальный счётчик энергии, предназначенный для мониторинга трёхфазных установок или трёх независимых однофазных цепей. Благодаря плоским клеммам и корпусу, разработанному для установки над или под автоматическим выключателем, он легко помещается в стандартные щитки. Это небольшое устройство идеально подходит для домов, квартир, предприятий и фотоэлектрических установок — везде, где важен точный контроль энергопотребления.
Универсальность применения — один модуль, много возможностей
Shelly 3EM-63T Gen3 — решение для всех: хотите ли вы контролировать энергопотребление в доме, распределять потребление по отделам компании или контролировать производство энергии с PV-панелей. Устройство поддерживает как трёхфазные установки, так и три независимые однофазные линии, что позволяет использовать его практически в любой конфигурации. Кроме того, благодаря четырёхквадрантному учёту, счётчик фиксирует как потреблённую, так и отданную энергию, что полезно, например, в фотоэлектрических и гибридных системах.
Интуитивное управление, широкая интеграция
Модуль подключается к сети через Wi-Fi и Bluetooth — без необходимости внешнего шлюза. Управлять им можно через приложение Shelly Smart Control, веб-интерфейс или протоколы MQTT, HTTP и WebSocket. Все входящие подключения защищены шифрованием TLS. Данные можно экспортировать в формате CSV или JSON.
Мониторинг и анализ без прерываний
Shelly 3EM-63T Gen3 измеряет напряжение, ток, активную и видимую мощность, коэффициент мощности и энергию — с точностью, соответствующей классу B (IEC 62053-21). Встроенные часы сохраняют правильные временные метки даже при потере интернет-соединения. Данные измерений записываются локально с интервалом 1 минута и хранятся не менее 7 дней, что даёт доступ к истории потребления даже при временном отсутствии подключения к облаку.
Автоматизация и безопасность
Shelly 3EM-63T Gen3 позволяет создавать расписания (до 20) и настраивать вебхуки (до 20, с до 5 URL на каждый). Кроме того, локальная автоматизация позволяет, например, реагировать на мгновенное энергопотребление и запускать определённые действия, а встроенный порог "без нагрузки" предотвращает учёт энергии при очень низком потреблении (менее 30 ВА на канал).
Готов к энергии солнца
Shelly 3EM-63T Gen3 также идеально подходит для мониторинга фотоэлектрических систем. Он позволяет одновременно отслеживать производство и потребление энергии, что даёт возможность точно согласовывать работу оборудования с текущей доступностью мощности от панелей. Это облегчает сокращение потребления из сети и оптимизацию собственного потребления — например, запуск энергоёмкого оборудования в часы максимального солнечного излучения.
Чёткая информация и полный контроль

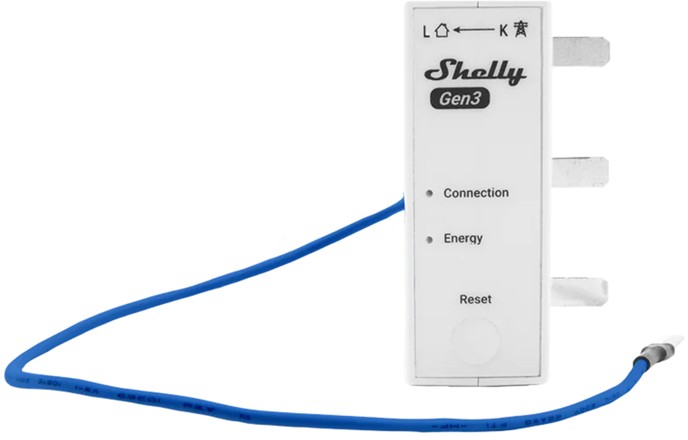

Устройство оснащено светодиодами, показывающими текущий статус (включая подключение Wi-Fi и OTA обновления), и одной кнопкой для быстрого входа в режим конфигурации или сброса к заводским настройкам. Также есть встроенный датчик температуры. Кроме того, установка очень проста.
Приложение Shelly Smart Control
Счётчик работает с приложением Shelly Smart Control, которое позволяет удалённо управлять устройством, просматривать энергопотребление, создавать расписания и автоматизации. С его помощью можно также мониторить данные, просматривать историю измерений и отслеживать затраты на энергию.
| Производитель | Shelly |
|---|---|
| Модель | 3EM-63TGen3 |
| Размеры | 31 × 54 × 42 мм (без кабеля) |
| Длина кабеля | 260 мм (включая плоскую клемму) |
| Вес | 52 г (с проводом) |

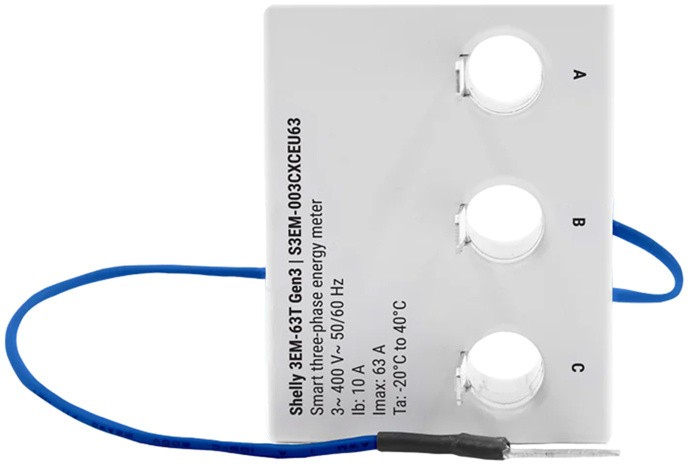

| Диаметр отверстия для проводника | 8 мм |
| Крепление | Над или под автоматическими выключателями на DIN-рейке |
| Материал корпуса | Пластик |
| Цвет корпуса | Белый |
| Рабочая температура | От -20°C до 40°C |
| Влажность | 30% - 70% RH |
| Максимальная высота установки | 2000 м |
| Питание | 220-240 В~ 50/60 Гц (между LA и N) |
| Потребление энергии | < 2 Вт |
| Внешняя защита | 63 А, характеристики B или C, ток короткого замыкания 6 кА, класс ограничения энергии 3 |
| Встроенный датчик температуры | Да |
| Вольтметры (RMS для каждой фазы) | 220-240 В~ 50/60 Гц |
| Точность вольтметров | Лучше ±1% |
| Амперметры (RMS через встроенный трансформатор тока для каждой фазы) | 0-63 А (насыщение 130 А) |
| Точность амперметров | ±1% (2-63 А), ±2% (1-2 А), ±5% (0-1 А) |
| Счётчики мощности и энергии | Активная и видимая мощность, активная и видимая энергия, коэффициент мощности, базовая активная и реактивная энергия |
| Минимальный порог нагрузки | 30 ВА |
| Хранение данных измерений | Не менее 7 дней с разрешением данных 1 минута |
| Экспорт данных | CSV для записанных PQ значений, JSON через RPC |
| Wi-Fi протокол | 802.11 b/g/n |
| Диапазон Wi-Fi радиочастот | 2401-2483 МГц |
| Максимальная мощность Wi-Fi сигнала | < 20 дБм |
| Дальность Wi-Fi соединения | До 30 м в помещении / до 50 м на улице (в зависимости от условий) |
| Bluetooth протокол | 4.2 |
| Диапазон Bluetooth радиочастот | 2400-2483.5 МГц |
| Максимальная мощность Bluetooth сигнала | < 4 дБм |
| Дальность Bluetooth соединения | До 10 м в помещении / 30 м на улице (в зависимости от условий) |
| Процессор (CPU) | ESP-Shelly-C38F |
| Флеш-память | 8 МБ |
| Расписания | До 20 |
| Вебхуки (URL-адреса) | До 20, до 5 URL на каждый вебхук |
| Скрипты | Да |
| MQTT | Да |
