revopoint miraco plus 3D skanner
Revopoint Miraco Plus 3D-skanner
Revopoint Miraco Plus 3D-skanner, mis pälvis prestiižse Red Dot Award 2024 auhinna, on mitmekülgne lahendus, mis ühendab fotogrammeetrilise metroloogia ülitäpsuse ja võimaluse skaneerida nii väiksemaid osi nagu kruvid kui ka suuri tööstuslikke objekte. Kahekordse optilise suurenduse ja kuni 20 kaadrit sekundis kiirusega saate selge ja kiire registreerimise ka kõige keerukamatest kujudest, samal ajal kui 48MP RGB-kaamera tagab elava, loomuliku värviedastuse 8K kvaliteedis. Sisseehitatud 9-teljeline IMU stabiliseerib iga liigutuse, elimineerides udususe, ning 180° kallutatav 2K AMOLED-ekraan võimaldab intuitiivselt jälgida oma edenemist reaalajas. Neljaastmeline töövoog (markeri ettevalmistus, fotograafia, punktipilve arvutus ja salvestus ning töötlemine ja eksport) lihtsustab prototüüpimist ja arenenud disaini, pakkudes kõrgeima kvaliteediga mõõtmisi ilma täiendavate teenuste palkamiseta.
Innovatiivne fotogrammeetriline metroloogia
Miraco Plusi südames on üliefektiivne fotogrammeetriline metroloogiasüsteem, mis vähendab reaalajas järjestikuste punktipilve fragmentide ühendamisel vigade kuhjumist. Tänu sellele kaardistatakse iga kuju, isegi kõige keerukam, muljetavaldavatest skulptuuridest kuni väikeste mehaaniliste komponentideni, erakordse järjepidevusega. Ühe kaadri täpsus ulatub kuni 0,04 mm-ni, nii et ükski detail ei jää märkamata. Fotogrammeetriline pikkustäpsus 0,02 mm + 0,05 mm × L (m) tagab, et teie mudel vastab tegelikele mõõtmetele.
Alates mikroskoopilistest kruvidest kuni suurte tööstusobjektideni
Miraco Plus suudab hõlpsasti käsitleda nii õrnu ehteid kui ka suuri auto- või mootorratta komponente. 2x optiline suurendus võimaldab keskenduda kõige peenematele detailidele ning kuni 20 kaadrit sekundis kiirus tähendab, et skaneerite ka pikad objektid kiiresti ja sujuvalt. Kohandate kahte töörežiimi (Single-shot ja Continuous) vastavalt oma vajadustele, ükskõik kui keeruline pind on, mida skaneerite.
Võrratu värvikvaliteet ja stabiilsus

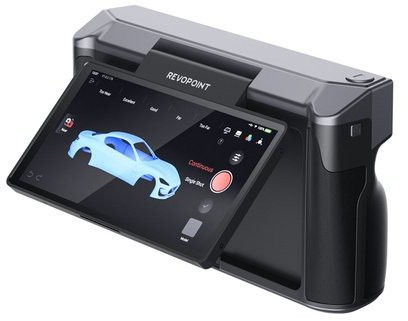

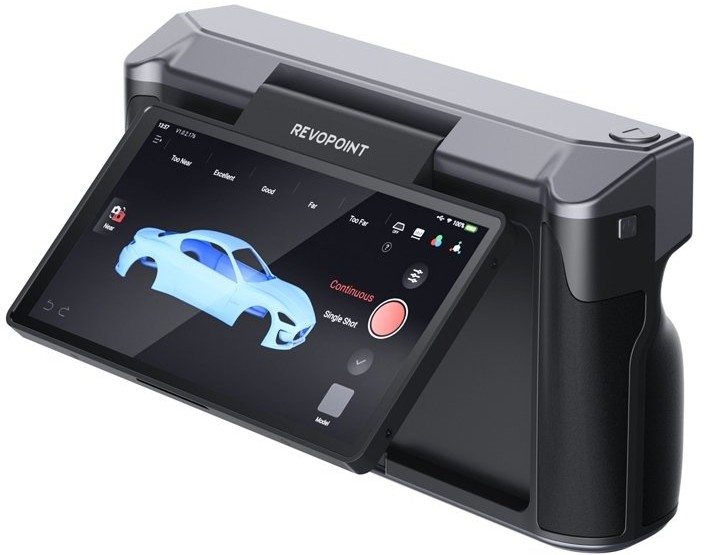

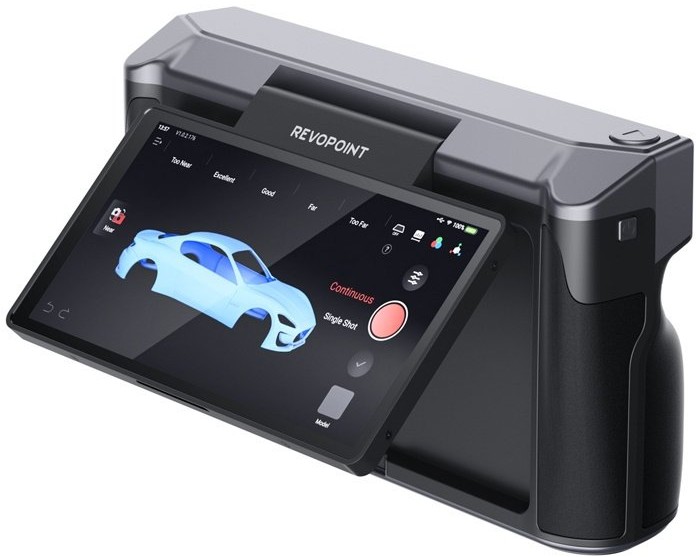

Sisseehitatud 48 MP RGB-kaamera jäädvustab kogu värvispektri 8K kvaliteedis, nii et valminud 3D-mudelid ei vaja täiendavat värvikorrektsiooni. 9-teljeline IMU (Inertial Measurement Unit – inertsimõõteseade, mis mõõdab objekti kiirendust ja nurkkiirust ruumis kiirendusmõõturite ja güroskoopide abil) põhinev stabiliseerimine kõrvaldab udususe ja värisemise isegi välitingimustes või ilma statiivi kasutamata. Suur, 2K AMOLED-ekraan, mis kallutatakse 180°, võimaldab jälgida skaneerimise edenemist reaalajas ja igas asendis.
Intuitiivne neljaastmeline töövoog
Kogu digitaliseerimise töövoog koosneb neljast lihtsast sammust, mis viiakse läbi ilma andmeid seadmest välja viimata kuni lõpliku ekspordini – esimene samm on ettevalmistus (paigaldage komplektis olevad mõõdulindid, kodeeritud sihtmärgid ja markerid objekti peale või ümber – need on fotogrammeetrilise analüüsi viitepunktid), fotograafia (tehke pilte erinevatest nurkadest ja kõrgustest, kuni iga osa objektist on kaadris), punktipilvede arvutus ja salvestus (Miraco Plus tuvastab automaatselt markerite positsioonid, ühendab kaadrid ja loob järjepideva punktipilve) ning töötlemine ja eksport (edasijõudnud tarkvara võimaldab mudelit parandada, filtreerida ja redigeerida, seejärel eksporditakse valmis fail lauaarvutisse või pilve ühe klikiga).
Komplektis
Miraco Plus 3D-skannermõõdulindidmagnetmarkerite komplektliimimarkerite komplektstatiivpöördlauarinnaku (skaneerimiseks) pöördlaua katemarkerid65W adapter kahe USB Type-C pordigakalibreerimisplaat kaugskaneerimiseks x4kalibreerimisplaadi kandekottkalibreerimisplaat lähiskaneerimiseks"magic mat" x2USB Type-C – HDMI adapterUSB Type-C – Type-A adapterrandmerihmhoiukottkasutusjuhend
| Tootja | Revopoint |
|---|---|
| Mudel | Miraco Plus |

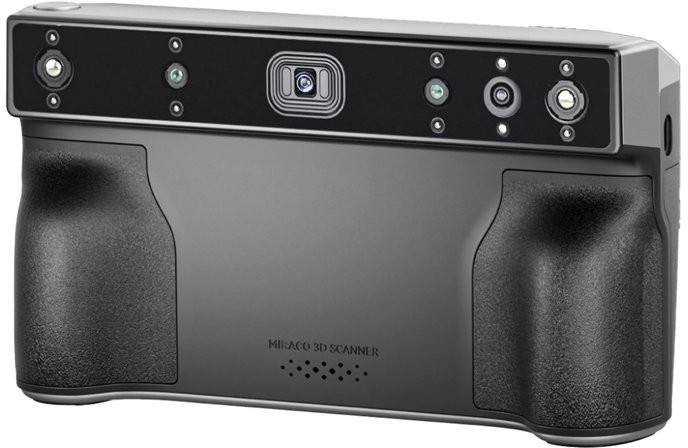

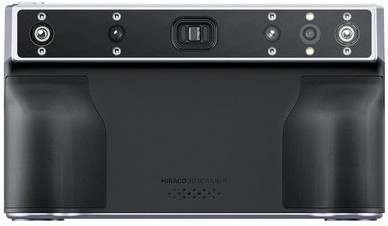

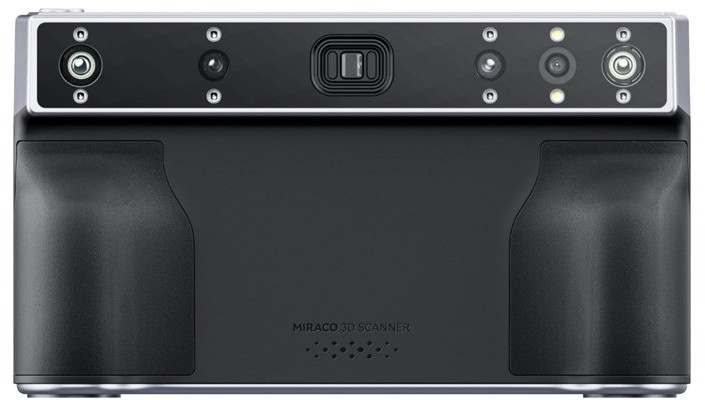

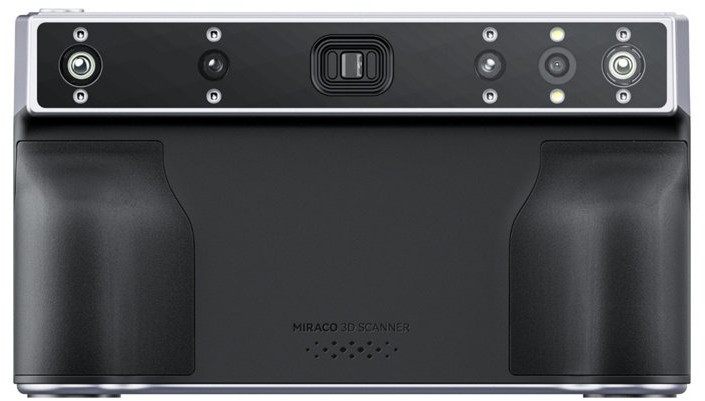

| Tehnoloogia | Nelja infrapunakiirgusega struktureeritud valguskaamera optilise suumiga ja fotogrammeetrilise metroloogia abil |
| Ühe kaadri täpsus | 0,02 mm |
| Ühe kaadri täpsus | 0,04 mm |
| Fotogrammeetriline pikkustäpsus | 0,02 mm + 0,05 mm × L (m) |
| Fusion punktide vahe | 0,05 mm |
| Tööulatus | 100 - 1000 mm |
| Ühe kaadri skaneerimisala lähimas kauguses | 28 x 53 mm juures 100 mm |
| Ühe kaadri skaneerimisala kaugeimas kauguses | 975 x 775 mm juures 1000 mm |
| Minimaalne skaneerimismaht | 10 x 10 x 10 mm |
| Maksimaalne skaneerimismaht | 4 × 4 x 4 m |
| Skaneerimiskiirus | 20 fps |
| Kaamera resolutsioon | Sügavuskaamera: 2MP, RGB-kaamera: 48MP |
| CPU | 8-tuumaline ARM A76, 2,4 GHz, Mali G52 GPU |
| 3D valgusallikas | 1. klassi infrapunavalgus |
| RAM ja sisemälu | 32 GB + 256 GB |
| Täitevalgustid | Sügavuskaamera: 8, RGB-kaamera: 2 |
| Sensorid | 9-teljeline IMU |
