Revopoint Trackit optiline 3D-skanner
- Skänneri tüüp: 3D
Revopoint Trackit optiline 3D-skanner
Mõõtetäpsus, täielik mobiilsus ja intelligentne reaalajas objekti jälgimine – Revopoint Trackit on terviklik 3D-skannimissüsteem, mis ühendab 0,02 mm täpsusega optilise skanneri ja täiustatud ruumilise Trackeri. See on mõeldud inseneridele, CAD-disaineritele, kvaliteedikontrolli spetsialistidele ja tööstusettevõtetele. Trackit võimaldab kiiret, stabiilset ja korduvat väikeste komponentide ning suurte objektide skaneerimist ilma markereid kasutamata. Integreeritud automaatne kalibreerimissüsteem, intelligentsed gimbal’id ja spetsiaalne Revo Trackit tarkvara tagavad kõrge täpsuse ja mugavuse erinevates mõõtemeeskkondades.
Täpsus ilma kompromissideta
Revopoint Trackit pakub mõõtetäpsust 0,02 mm ja punktidevahelist kaugust kuni 0,05 mm, võimaldades ka kõige peenemaid pinnadetaile kaardistada. Mõõtmise eest vastutab sügavuskaamerate komplekt, mida toetavad sinised laserid (30 rida ja 1 üksik rida), tagades kõrge täpsuse ja stabiilsuse. Saadud andmeid saab eksportida populaarsetes formaatides nagu PLY, OBJ, STL, ASC, 3MF, GLTF või FBX edasiseks kasutamiseks disaini- ja inseneritarkvaras.
Kiirus ja sujuvus
Süsteem saavutab skaneerimiskiirused kuni 1 500 000 punkti/sekundis, võimaldades objekti tõhusat digitaliseerimist. Tänu intelligentsel skanneri liikumise ruumilisele jälgimisele saab töötada sujuvalt – ilma markereid kasutamata ja ilma vajaduseta hoida täiesti staatilist asendit. Track Scan režiim võimaldab skanneri positsiooni ja nurga reaalajas salvestamist, tagades punktipilvede täpse ühendamise isegi dünaamiliste liigutuste ajal.
Automaatne kalibreerimine
Revopoint Trackit optiline 3D-skanner kõrvaldab keeruka seadistuse, kasutades kaht gimbal’it automaatse kalibreerimisega (Dual-Axis Gimbal System). Tracker ja skanner kohandavad automaatselt omavahelisi positsioone, tagades mõõtesüsteemi ühtlase geomeetria. Kalibreerimisprotsessi saab algatada otse tarkvaras – süsteem tuvastab automaatselt kalibreerimislehed ja sünkroniseerib kaamera parameetrid.
Töövalmis igas olukorras

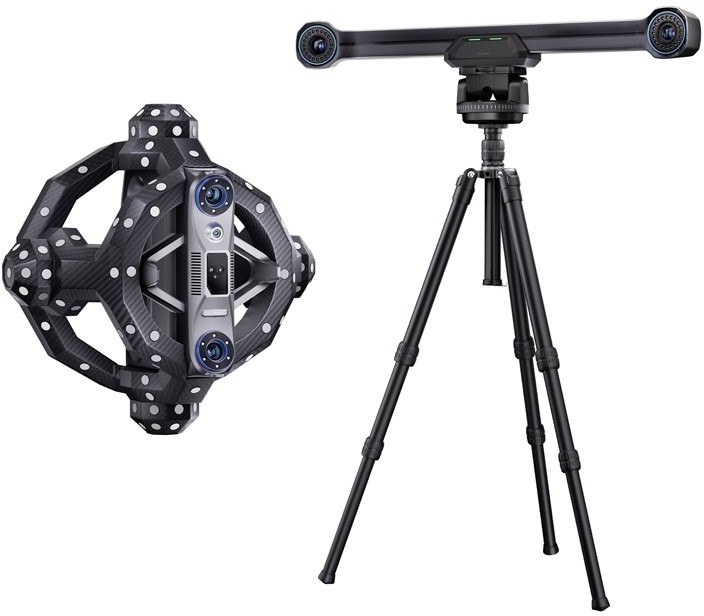

Nii skanner kui tracker on valmistatud kergetest, kuid vastupidavatest materjalidest – süsinikkiust raam ja polükarbonaadist korpus pakuvad vastupidavust mehaanilistele kahjustustele ja pikaealisust. Seadmete kaalud on vastavalt 1,2 kg ja 1,8 kg, need töötavad temperatuurivahemikus 0 kuni 40 °C ning on hõlpsasti kinnitatavad kaasasolevatele statiivele. Kogu komplekti transpordiks on mõeldud spetsiaalsed veoratastega kohvrid, nii et komplekt jääb täielikult mobiilseks ja kasutusvalmis nii metroloogialaboris kui ka tööstuslikus keskkonnas või töökojas.
Mitu skaneerimisrežiimi
Revopoint Trackit pakub mitmeid töörežiime erinevate mõõtesituatsioonide jaoks. Track Scan režiimis toimub skaneerimine reaalajas ilma markereid kasutamata, mis sobib hästi väikestele ja keskmise suurusega objektidele. Multi-Position Scan võimaldab jagada suuri mudeleid, nagu kereosad või masinakomponendid, lõikudeks ja kombineerida need automaatselt üheks punktipilveks. Raske lugemisega pindade jaoks on saadaval Marker Scan režiim, kus kasutatakse magnetilisi või ise kleepuvaid markereid lugemise stabiilsuse suurendamiseks. Olenemata valitud režiimist saab lõppmudelid salvestada populaarsetes formaatides PLY, OBJ, STL, ASC, 3MF, GLTF või FBX kasutamiseks CAD-, CAM- ja 3D-programmides.
Revo Trackit arenenud tarkvara
Revo Trackit rakendus on kogu skaneerimisprotsessi halduskeskus. See võimaldab automaatset sügavuskaamera säriaja seadistamist ning reaalajas vaadet kogutud punktide kaugusele ja kvaliteedile. Samuti saab skaneerimise peatada, kontrollida edenemist ja jätkata tööd igal ajal. Süsteem liidab punktipilved automaatselt ja genereerib mudeli võrgu, mis kiirendab lõppfaili ettevalmistust. Pärast skaneerimise lõpetamist saab hõlpsasti luua 3D-mudeli, teha põhilist võrgu töötlemist ja eksportida andmed soovitud formaadis.
Professionaalsed rakendused
Revopoint Trackit on loodud inseneri-, tööstus- ja disainitööde jaoks. Süsteem sobib ideaalselt kvaliteedikontrolliks ja metroloogiliseks analüüsiks, võimaldades täpset geomeetriapõhist analüüsi ning komponentide kuju kaardistamist. See on ka hinnatud tööriist reverse engineering’uks, võimaldades dokumentatsioonita osade digitaliseerimist. See avab laia spektri võimalusi prototüüpimiseks ja CAD-disainiks ning lihtsustab reaalsete objektide üleviimist digitaalsetesse keskkondadesse. Toetades objekte suurustega 10 mm kuni 6 m, kasutatakse Revopoint Trackit süsteemi nii tööstuses kui ka tehnilises õppes või teadusuuringutes, pakkudes kõrget täpsust ja paindlikku tööd.
Varustus, mis on valmis rohkemaks
Et täielikult ära kasutada Revopoint Trackit võimekust, soovitatav konfiguratsioon hõlmab Windows 10 või 11 (64-bit), 12. põlvkonna Intel Core i9 protsessorit või uuemat, 64 GB RAM-i ja NVIDIA RTX 4060 graafikakaarti vähemalt 8 GB VRAM-iga. Seade töötab ainult x86_64 arhitektuuril ja nõuab ühendust USB 3.0 või uuema liidesega, et tagada piisav andmeedastuse stabiilsus ja sujuv töötlus skaneerimise ajal.
Komplektis:
Tracker
Skanner
Gimbal automaatseks trackeri kalibreerimiseks (dual axis)
Gimbal skanneri automaatseks kalibreerimiseks (dual axis)
Statiiv trackerile
Statiiv skannerile
Statiiv kalibreerimisplaadile
Skanneri adapter
Kalibreerimisplaat
Kalibreerimisvarras
Toiteplokk
Arvuti kaabel
Skanneri kaabel
Skanneri gimbal-kaabel
Trackeri gimbal-kaabel
Kaablisidemed
Magnetmärgid
Ankrublokk (magnetiline)
Positsioneerimismatt
USB-mälupulk
Transpordikohver trackerile (rattaga)
Transpordikohver skannerile (rattaga)
Kiirkäivitusjuhend, sertifikaat ja garantiikaart
Üldine
| Tootja | Revopoint |
|---|---|
| Mudel | TRACKIT |

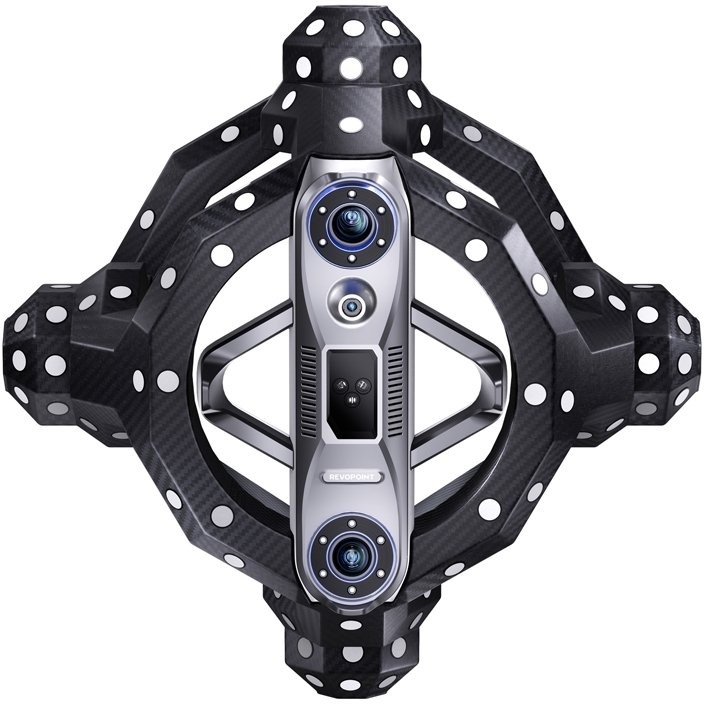

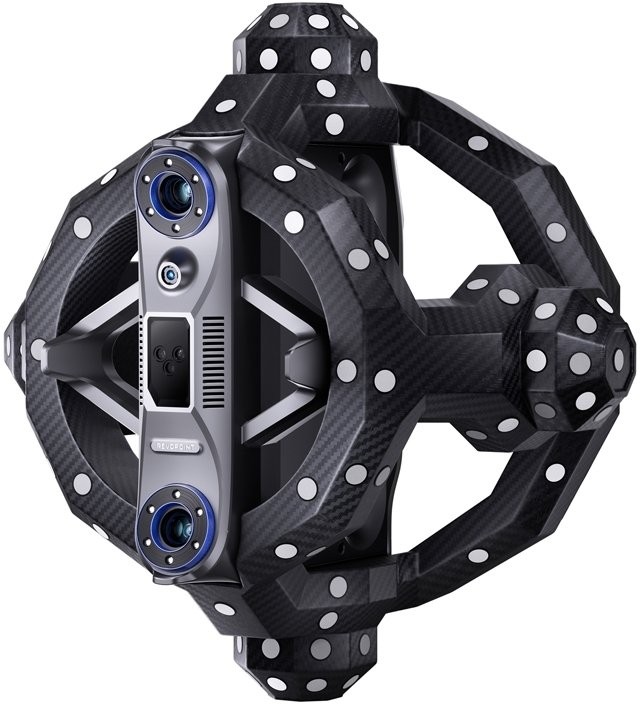

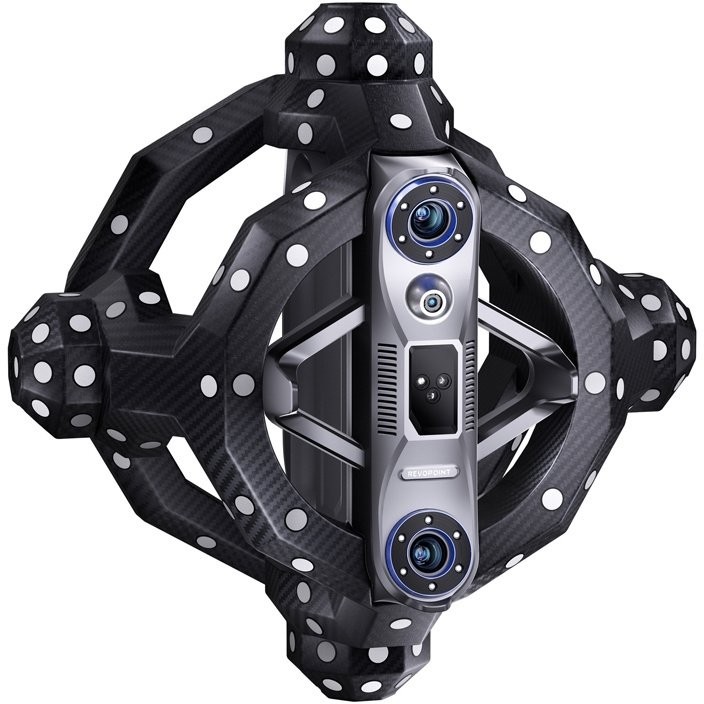

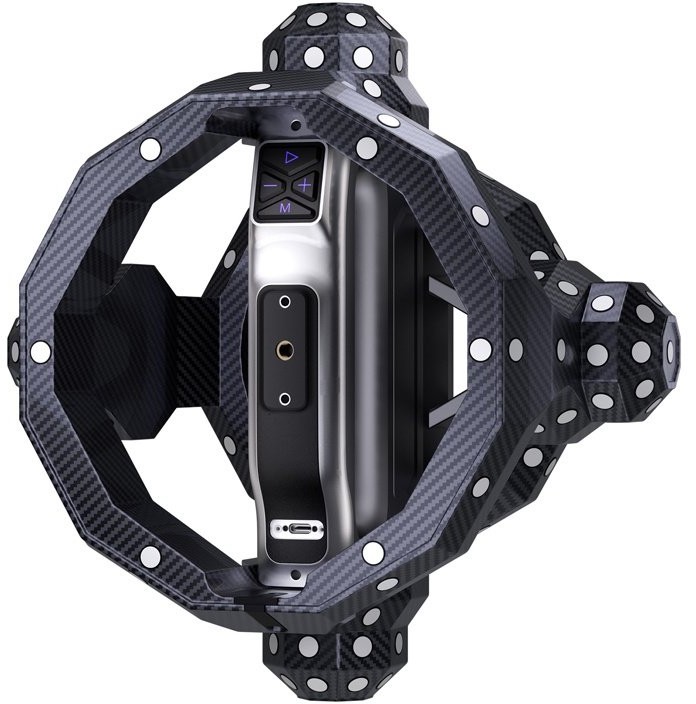

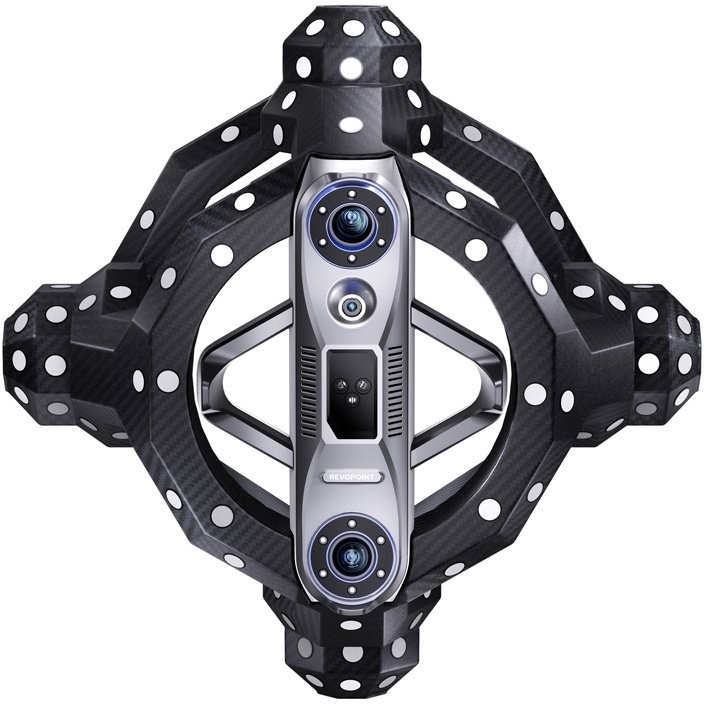

Skanner
| Ühe kaadri täpsus | 0.02 mm |
|---|---|
| Punktide vahe (pärast punktipilve liitmist) | kuni 0.05 mm |
| Skaneerimiskiirus | kuni 1 500 000 punkti/sekund |
| Valgusallikas | 30 sinist laserjoont + 1 üksik sinine laserjoon |
| Tööulatus | 200–400 mm |
| Ühe skaneeringu pindala (minimaalne kaugus) | 160 × 70 mm (kaugusel 200 mm) |
| Ühe skaneeringu pindala (maksimaalne kaugus) | 320 × 215 mm (kaugusel 400 mm) |
| Kaal | 1.2 kg |
| Mõõtmed | 295 × 295 × 205 mm |
| Töötamistemperatuuri vahemik | 0 kuni 40 °C |
| Toetatavad väljundvormingud | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materjal | Raam: süsinikkiud Korpus: polükarbonaat |
Tracker
| Soovitatav objekti suurusvahemik | 0,01–6 m |
|---|---|
| Mahuline täpsus (järgimissüsteem) | 0.025 mm + 0.04 mm × L (m) |
| Tööulatus | 1500–4000 mm |
| Minimaalne jälgimisraam | 1304 × 1067 mm (kaugusel 1500 mm) |
| Maksimaalne jälgimisraam | 3260 × 2845 mm (kaugusel 4000 mm) |
| Jälgimismaht | 11 m³ |
| Kaal | 1.8 kg |
| Mõõtmed | 686 × 115 × 111 mm |
| Jälgimise sagedusriba | Infrared |
| Kasutaja ümberkalibreerimine | Automaatne kalibreerimine. Trackeril on automaatse gimbali kalibreerimise süsteem; skanner nõuab käsitsi kalibreerimist. |
| Toetatavad lisatarvikud | Kalibreerimisplaat, kalibreerimisvarras, dual-axis gimbal automaatseks kalibreerimiseks, ankrublokk, suur pöörlev laud |
