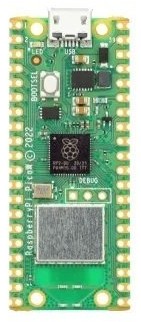

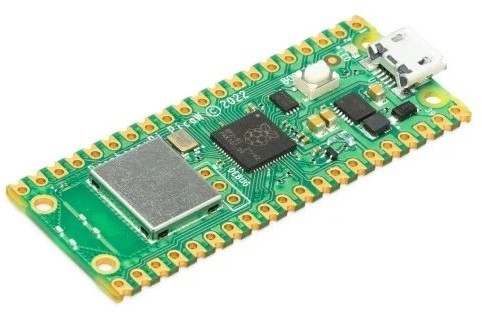

Raspberry Pi Pico W - RP2040 ARM Cortex M0+ CYW43439 - WiFi
Raspberry Pi Pico W - RP2040 ARM Cortex M0+ CYW43439 - WiFi
Väike Raspberry Pi Pico moodul, mis on varustatud patenteeritud Raspberry RP2040 mikrokontrolleriga CYW43439 traadita sidesüsteemiga. RP2040 on kahetuumaline ARM Cortex M0 + kiip, mille taktimiskiirus on 133 MHz, 264 KB SRAM ja 2 MB välkmälu. Tänu CYW43439 on võimalik WiFi IEEE 802.11 b/g/n traadita side. Süsteemil on 26 GPIO-pini, mis töötavad 3,3 V pingega, ja sisseehitatud temperatuuriandur. Raspberry Pi Pico on programmeeritud C / C ++ ja MicroPythonis microUSB pesa kaudu.
Toote kirjeldus
Väike Raspberry Pi Pico moodul, mis on varustatud patenteeritud Raspberry RP2040 mikrokontrolleriga CYW43439 traadita sidesüsteemiga. RP2040 on kahetuumaline ARM Cortex M0 + kiip, mille taktimiskiirus on 133 MHz, 264 KB SRAM ja 2 MB välkmälu. Tänu CYW43439 on võimalik WiFi IEEE 802.11 b/g/n traadita side. Süsteemil on 26 GPIO-pini, mis töötavad 3,3 V pingega, ja sisseehitatud temperatuuriandur. Raspberry Pi Pico on programmeeritud C / C ++ ja MicroPythonis microUSB pesa kaudu.

Raspberry Pi Pico W mooduli pinsid
Raspberry Pi Pico W on varustatud 26 GPIO-pinniga. Nende hulgast võib leida selliseid liideseid nagu: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Lisaks on moodul varustatud 8 programmeeritava IO-pinniga (PIO), mis on mõeldud mittestandardsete perifeerseadmete toetamiseks.
Raspberry Pi Pico W toiteallikas
Plaadil on sisseehitatud microUSB port, mida kasutatakse nii toiteallikaks kui ka Raspberry Pi Pico W plaadi ja arvuti vaheliseks suhtlemiseks. Korralikuks toimimiseks vajab moodul 5 V toiteallikat. Platvormi saab toita ka VSYS-pinist pingega 1,8 V kuni 5,5 V , kasutades näiteks 3,7 V Li-Pol akut või 3x AA patareid.
Tehnilised andmed
| Süsteem | Raspberry Pi RP2040 |
| Core | ARM Cortex-M0 + Dual-Core 133 MHz |
| Traadita sidesüsteem | CYW43439 |
| Traadita side | WiFi 2,4 GHz IEEE 802.11 b/g/n |
| SRAM mälu | 264 kB |
| Flash-mälu | 2 MB |
| Juhid | 40-pin / 23 GPIO digitaalset + 3 ADC pini |
| Liidesed | 2x UART, 2x I2C, 2x SPI, kuni 16 PWM kanalit |
| Toitepinge | 5V (USB) |
| Loogilise osa tööpinge | 3.3 V |
| Toite-/andmeliitmik | microUSB |
| Mõõtmed | 51,3 x 21 x 3,9 mm |
