Thermal Grizzly der8enchtable

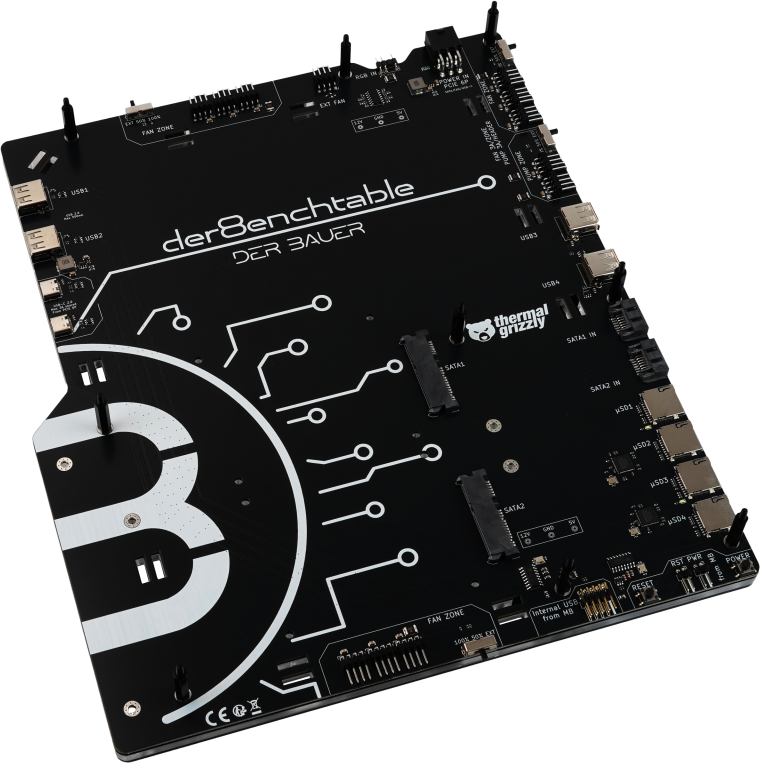

der8enchtable on Thermal Grizzly, Jon “elmor” Sandströmi (ElmorLabs) ja Roman “der8auer” Hartungi koostöö. Lisaks tavapärasele benchtable’i funktsionaalsusele – nagu integreeritud kinnitused radiaatorite ja toiteploki jaoks – sisaldab der8enchtable baasüksust integreeritud trükkplaadiga (PCB), võimaldades testitava riistvara lihtsat ühendamist. Järjepidevate testitulemuste saavutamiseks saab ventilaatoreid juhtida kolme ventilaatorikontrolleri abil, millest igaühel on kolm 4-kontaktilist ventilaatori pesaga. Iga ventilaatoritsooni saab iseseisvalt lülitada 50% või 100% kiirusele, igaüks annab ventilaatoritele kuni 3 A voolu ja on varustatud eraldi kaitsmega. Lisaks saab der8enchtable’i ventilaatoritsoone juhtida emaplaadi kaudu.
Professionaalne benchtable aktiivse PCB-ga
Välja töötatud koostöös ElmorLabsi ja der8aueriga

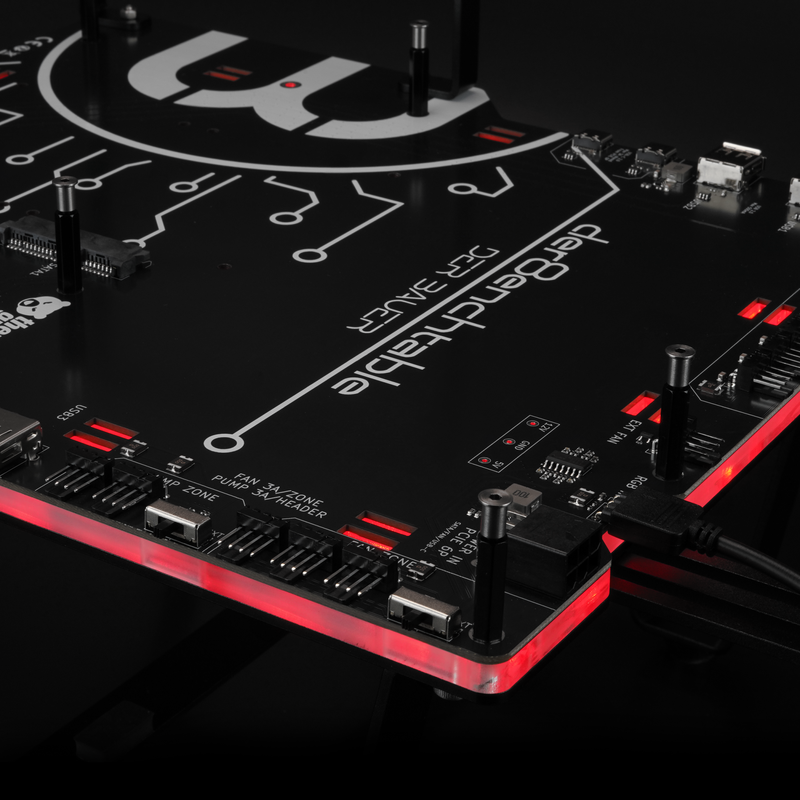

3+1 juhtimisala ventilaatoritele ja AIO-dele
Toetab SSD, USB või microSD salvestusmeediat operatsioonisüsteemi ja testtarkvara jaoks

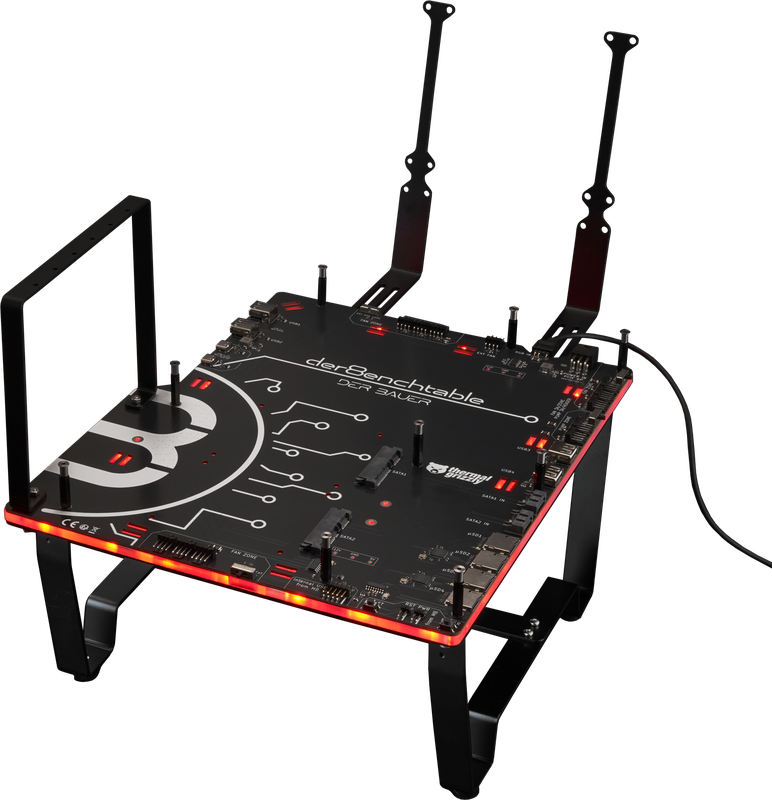

Kompaktne, modulaarne ja kasutajasõbralik raamidisain
Ühildub õhu- ja AIO-jahutitega
A-RGB valgustus

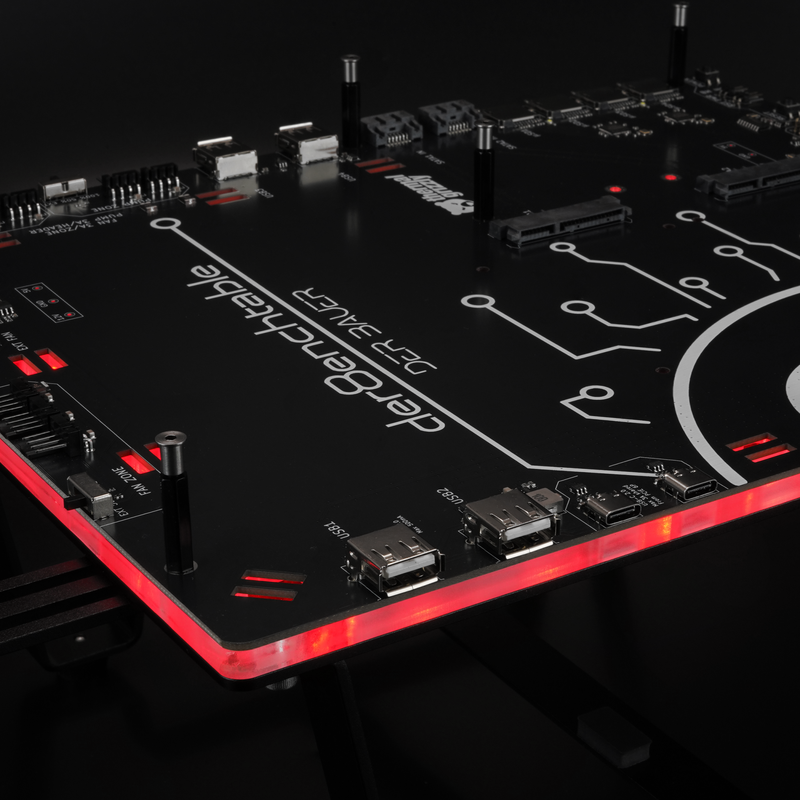

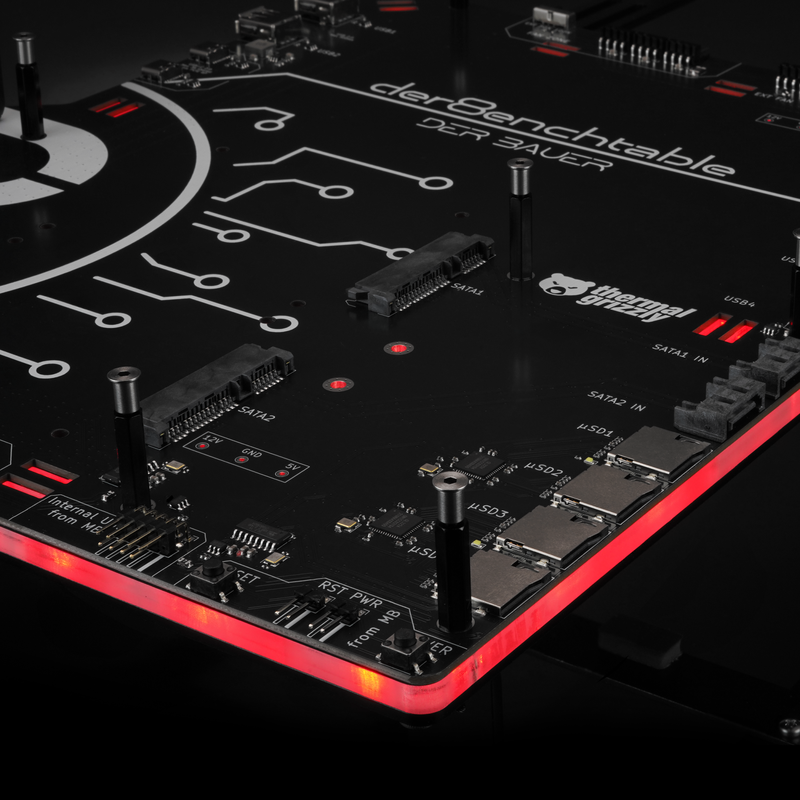

Lisaks ventilaatoritsoonidele pakub integreeritud PCB-ga baasüksus sekundaarset juhtimisala kahe 4-kontaktilise pesaga pumpadele või ventilaatoritele, millel on samad juhtimisvõimalused nagu ventilaatoritsoonidel. Pumba tsoon annab igale pesale kuni 3 A – kokku 6 A – ning igal pesal on oma kaitse. Lisaseadmed saab ühendada der8enchtable’i kaudu USB-dega (4× Type-A, 2× Type-C). Test- ja võrdlusringi riistvara sageli vajab draivereid, BIOS-i või operatsioonisüsteemi. Selle lihtsustamiseks saab salvestusseadmed paigaldada otse benchtable’ile. PCB-le saab paigaldada kuni kaks 2,5-tollist SSD-d ning lisaks on plaadil neli microSD kaardi pesasid, mis on gigabaidi hinna poolest soodne alternatiiv SSD-dele.
Testitav emaplaat ühendatakse der8enchtable’iga 9-kontaktilise USB pesaga. der8enchtable ise saab toite PSU kaudu PCIe 6-kontaktilise kaabli abil. Aadressitava RGB valgustuse (aRGB) juhtimiseks saab der8enchtable’i ühendada emaplaadiga 3-kontaktilise pesaga või kasutada välist RGB kontrollerit (ei kuulu komplekti). PCB-l on olemas ka toitenupp ja lähtestamisfunktsioon, mis on ühendatavad emaplaadiga.

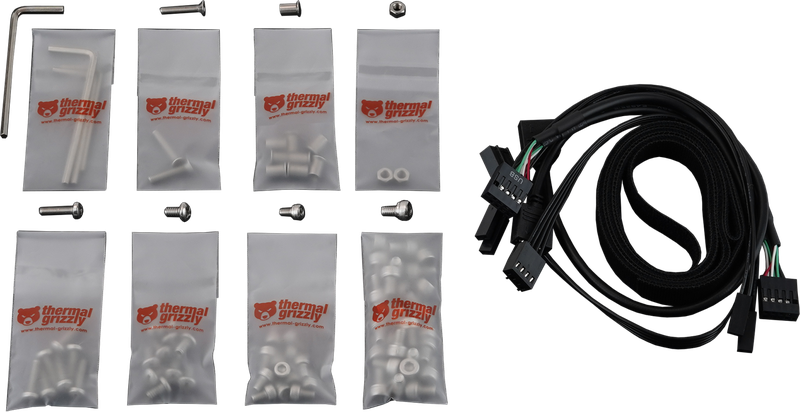

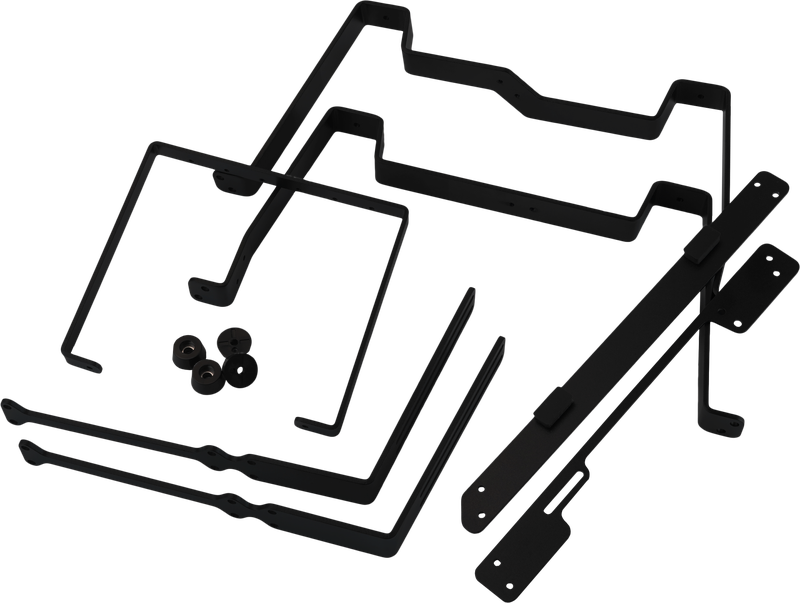

der8enchtable’i PCB-l on eelpaigaldatud tugipostid ATX emaplaatidele, mida saab seadistada ka Micro-ATX ja Mini-ITX plaatide jaoks. Musta anodeeritud alumiiniumraami alumisele osale saab paigaldada toiteploki ning kaablite korrastamiseks on kaasas lõigatav takjariba. Kui alumist raami ei ole vaja, saab jalad kinnitada otse integreeritud PCB-ga baasüksusele, muutes der8enchtable’i veelgi kompaktsemaks.
Pistmikute ülevaade:
1× 9-kontaktiline USB pesa (andmeühendus emaplaadiga)
1× PCIe 6-kontaktiline pesa (toiteallikas PSU-st)
1× 4-kontaktiline pesa (PWM signaal välisele ventilaatorikontrollerile)
3× ventilaatoritsooni (igaüks 3× 4-kontaktiliste ventilaatori pesadega)
1× pumbatsoon (2× 4-kontaktilist pumba pesa)
4× microSD kaardi pesa
2× sisseehitatud SATA liidest
2× SATA väljundit
4× USB 2.0 Type-A (max. 500 mA)
2× USB 2.0 Type-C (max. 3 A)
1× 2-kontaktiline pesa toitenupule
1× 2-kontaktiline pesa reset-nupule
1× 3-kontaktiline aRGB pesa (GND / – / D / 5V)
