Thermal Grizzly Intel 13. ja 14. põlvkonna CPU kontaktraam

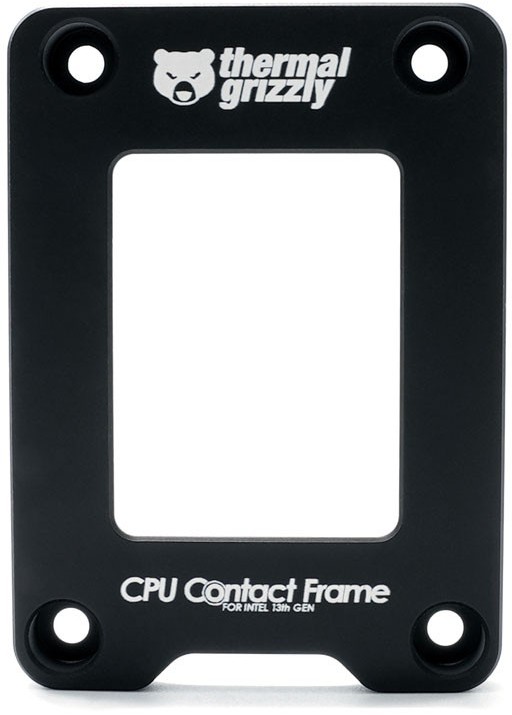

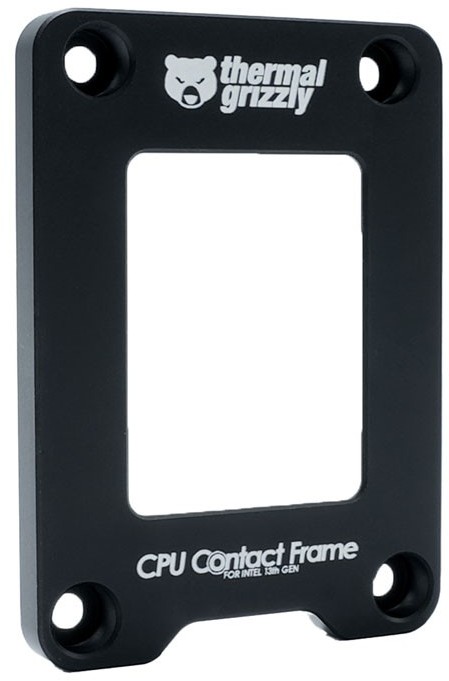

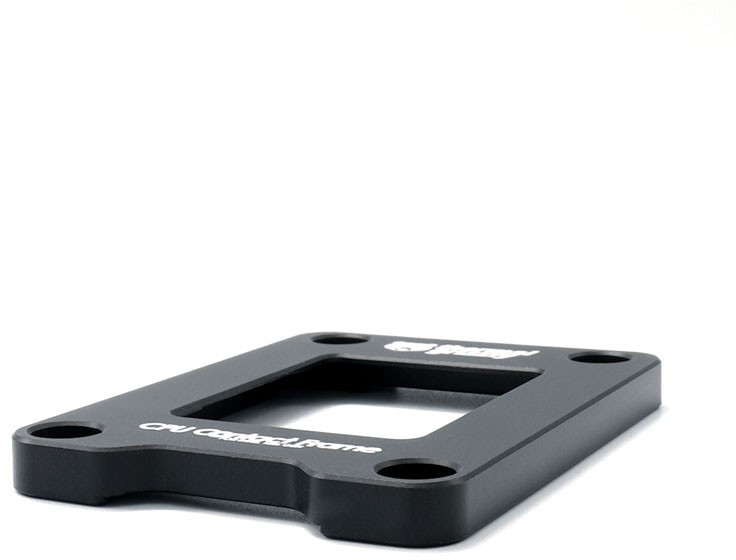

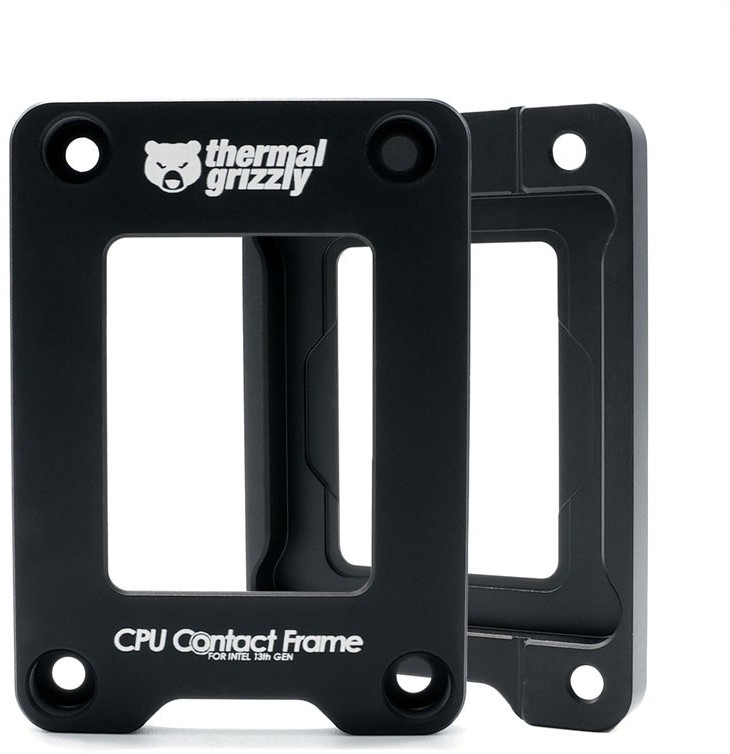

Intel 13. ja 14. generatsiooni CPU Contact Frame on tuntud paigaldusabivahendi täiustatud versioon Intel LGA1700 pesaga emaplaatidele, mille on loonud der8auer. Võrreldes eelkäijaga on raami paigaldamine oluliselt lihtsustatud tänu uuendatud sisemisele kontuurile. Näiteks pole enam vajalik paigaldamisel kasutada kindlat pöördemomenti.
Contact Frame on disainitud koostöös Roman "der8auer" Hartungiga ning valmistatud Berliinis – 100% Saksamaal toodetud. Roman Hartung on mehatroonikainsener, riistvarahuviline ja PC-riistvaraga seotud sisulooja. Ta on ka tuntud ülekiibistaja, kes on disaininud arvukalt tooteid ülekiibistatud PC-riistvara jaoks.
Madalamad protsessori temperatuurid
Lihtne paigaldada
Lai ühilduvus
Anodeeritud alumiinium
Tavalise Integrated Loading Mechanismi (ILM) kontaktpunktid asuvad pikliku protsessori keskel. Sellest tulenevalt on prosessori kontaktpind pesaga ebaühtlane ja Integrated Heat Spreader (IHS) pind kaardub nõgusaks. Selle tagajärjel puutub protsessorijahuti alusplaat peamiselt kokku IHS-i servadega, mistõttu ei kata see optimaalselt protsessori keskel asuvat termilist "kuumakohta".

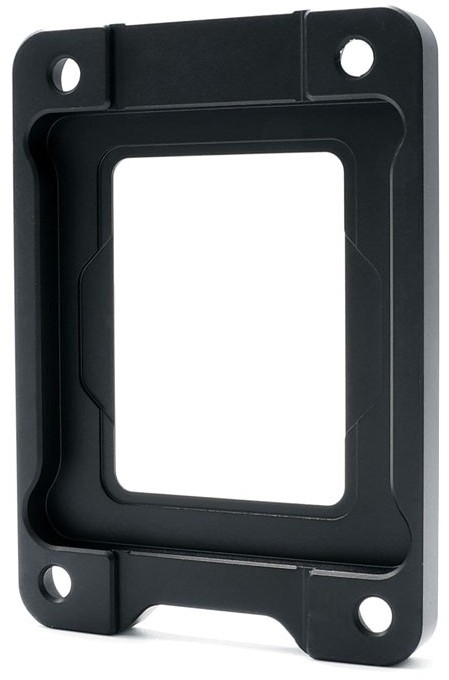

Intel 13./14. generatsiooni CPU Contact Frame'il on spetsiaalne sisekontuur, mis nihutab kontaktpinge protsessori keskelt servadele. Sellega välditakse IHS-i nõgusat kumerust. Tulemuseks on protsessorijahutite parem kontaktprotsessoriga ja suurem kontaktpind soojuse hajutamiseks.
Contact Frame'i paigaldamine on väga lihtne ja nõuab vaid mõnda sammu. Sõltuvalt kasutatavast protsessorijahutist ja protsessorist võivad protsessori temperatuurid märgatavalt langeda.
13./14. generatsiooni CPU Contact Frame ühildub 12., 13. ja 14. generatsiooni LGA1700 pesaga protsessoritega. Lisaks ühildub raam ka protsessoritega, mille Integrated Heat Spreader (IHS) on lihvitud kuni 0,2 millimeetrit. Paigaldamisel tuleb veenduda, et raami all ei oleks elektroonikakomponente. See on eriti oluline Mini-ITX vormiteguriga emaplaatide puhul.
Tähelepanu:
Eemaldades emaplaadi Integrated Loading Mechanismi (ILM), võib kaotada emaplaadi tootjapoolse garantii!
Komplekti kuulub
1x 13./14. generatsiooni CPU Contact Frame by der8auer
4x koonuskruvi UNC keermega 3/8"
1x kuuskantvõti 5/64"
1x nurkvõti Torx T20
