Shelly The Pill universaalne Wi‑Fi/Bluetooth-andur
Shelly The Pill WiFi/Bluetooth universaalne andur
Shelly The Pill on kompaktne moodul, mis on mõeldud töötama sensorite ja automaatikasüsteemidega. Seade võimaldab jälgida temperatuuri, õhuniiskust, pinget ja digitaalset olekut ning tänu oma perifeermoodidele töötab see nii analoog- kui digitaalsensoritega. Toide tuleb USB-C kaudu, mistõttu saab seda kasutada pidevalt tehnilistes ja kodustes paigaldustes. Selle väike suurus ning kahe 2,4 GHz WiFi- ja Bluetooth BLE 4.2-ühenduse tugi võimaldavad lihtsat integreerimist ka piiratud ruumiga paigus.
Temperatuuri ja õhuniiskuse jälgimine
Seade töötab plug-and-play režiimis populaarsete DS18B20 temperatuuriandurite ja DHT22 temperatuuri- ja niiskusanduritega. See toetab kuni viit DS18B20 sondi samaaegselt, võimaldades korraga jälgida mitut mõõtepunkti. Sobib temperatuuri kontrolliks basseinides, akvaariumites, veepaakides ja tehnilistes süsteemides.
Ulatuslikud konfigureerimisvõimalused
Seade põhineb ESP32-C3 mikroprotsessoril (8 MB Flash) ja pakub funktsioone, mis on iseloomulikud Shelly Gen3 platvormile. Võimalik on luua ajagraafikuid, kasutada webhooks, toetada MQTT, krüpteerida sidekanaleid ja luua oma skripte. Integratsioon väliste süsteemidega on võimalik läbi MQTT, WebSocket või HTTP, mis võimaldab seadme lihtsat lisamist keerukatesse automaatikasüsteemidesse.
Erinevad töörežiimid
Shelly The Pill pakub konfigureeritavaid töörežiime digitaalsetele sisenditele ja väljunditele ning analoogmõõtmiseks. Sisendid ja väljundid töötavad 3,3 V juures ning digitaalrežiimi saab eraldi seadistada sisendiks või väljundiks. Seadmesse sisseehitatud analoogvoltmeter mõõdab pingeid vahemikus 0–2,5 V, samas kui väline laiendusmoodul võimaldab mõõta kuni 30 V DC. See võimaldab seadmel töötada ukseandurite, liikumisandurite, lekkeandurite ja teiste lihtsate digitaalsete sensoritega.
Laiendused ja alalisvoolukoormuse juhtimine
Funktsionaalsust saab laiendada olemasolevate lisamoodulitega. Väline SSR-moodul võimaldab kahekanalilist juhtimist madala alalisvoolukoormusega seadmetele kuni 30 V / 300 mA, nagu LED-indikaatorid, väikesed ventilaatorid või solenoidklapid. 0–30 V analoogmoodul võimaldab jälgida pingeid 3,7 V, 12 V või 24 V akusüsteemides.
Kompaktne disain ja USB-C toide

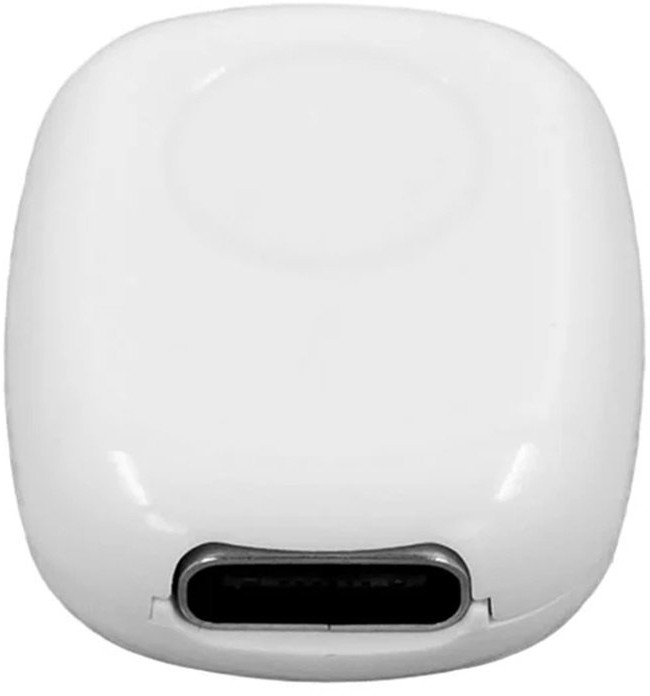

26 × 19.95 × 8.5 mm korpus ja kõigest 3 g kaal võimaldavad seadet paigaldada praktiliselt kõikjale. Toide saabub USB-C pordi kaudu 5 V pingel ning voolutarve ei ületa 1 W. See võimaldab The Pill'il töötada madalpinge paigaldustes ja süsteemides, mis põhinevad USB-toiteallikatel.

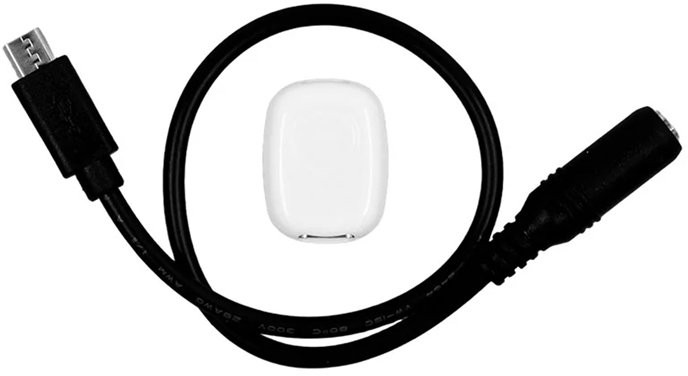

Komplektis
andur
USB-C kaabel
| Tootja | Shelly |
|---|---|
| Toote nimi | Pill |
| Värv | valge |
| Mõõtmed | 26 × 19.95 × 8.5 mm |
| Kaal | 3 g |
| Korpuse materjal | plast |
| Töötemperatuur | -20°C kuni 40°C |
| Niiskus | 30% – 70% RH |
| Toitepinge | 5 V DC (USB-C pordi kaudu) |
| Voolutarve | < 1 W |
| Madal läviväärtus | < 0.83 V |
| Kõrge läviväärtus | > 2.48 V |
| Maksimaalne digitaalne sisendpinge | 3.3 V |
| Maksimaalne lülituspinge | 3.3 V |
| Maksimaalne lülitusvool | 20 mA |
| Alalisvoolu voltmeeter (sisse ehitatud) | 0–2.5 V |
| Alalisvoolu voltmeeter (väline lisamoodul) | 0–30 V |
| Pinge mõõtmise täpsus | ±(2% + 5 digits) |
| Toetatud välissensorid | 1 × DHT22, kuni 5 × DS18B20 |
| WiFi-ühenduvus | 802.11 b/g/n 2401–2483 MHz |
| Maksimaalne WiFi ülekandevõimsus | < 20 dBm |
| WiFi ulatus | kuni 30 m siseruumides ja kuni 50 m väljas (sõltuvalt tingimustest) |
| Bluetooth-ühenduvus | BLE 4.2 2402–2480 MHz |
| Maksimaalne Bluetooth ülekandevõimsus | < 10 dBm |
| Bluetoothi ulatus | kuni 10 m siseruumides ja kuni 30 m väljas (sõltuvalt tingimustest) |
| Protsessor | Shelly ESP32-C3 (ESP-Shelly-C38F) |
| Flash-mälu | 8 MB |
