2-osaline komplekt Shelly 1 Mini Gen4 Zigbee/Matter kontrolleritest
2 Shelly 1 Mini Gen4 Zigbee/Matter kontrolleri komplekt

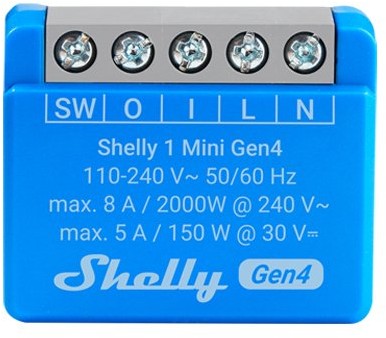

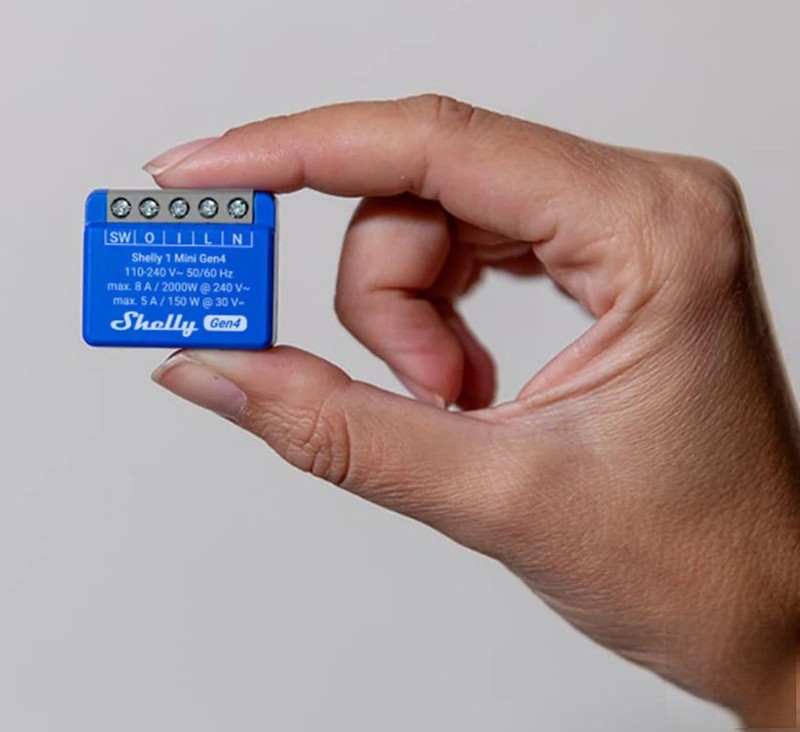

Shelly 1 Mini Gen4 on täiustatud releekontroller, mis vaatamata oma väikesele mõõdule (29 x 34 x 16 mm) toetab mitut side standardit, sealhulgas Wi-Fi, Zigbee, Bluetooth ja Matter. Seadet saab paigaldada jaotuskarpidesse, pistikupesade taha ning kohtadesse, kus paigaldusruumi on vähe. Tänu potentsiaalivabadele kontaktidele saab seadet kasutada rakendustes, mis nõuavad vooluahelate galvaanilist eraldamist, näiteks värava, relee, uksekella või automaatikasüsteemi juhtimiseks sõltumata nende tööpingest. Seade toetab ka ajakavasid, stseene ja skripte ning integreerub koduautomaatikasüsteemidega, nagu Google Home, Alexa ja Samsung SmartThings. Komplektis on kaks seadet.
Lai ühenduvus ja Matter-protokolli ühilduvus
Shelly 1 Mini Gen4 kontroller pakub ühendust Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) ja Bluetooth 5.0 kaudu. Seade toimib ka BLE-väravana ning Wi-Fi ja Zigbee signaali võimendina teistele IoT-seadmetele. Tänu Matter-protokolli ühilduvusele saab selle integreerida mis tahes ökosüsteemi, mis toetab seda standardit, mis suurendab seadme paindlikkust ja lihtsustab seadistamist erinevates kodukeskkondades.
Kuivad kontaktid ja töö erinevate pingetega
Shelly 1 Mini Gen4 eelis on võime juhtida nii madalpingeseadmeid (30 VDC) kui ka võrgutoitel töötavaid seadmeid (kuni 240 VAC). Tänu kuiva kontakti olemasolule saab seda kasutada ka olukordades, kus on vaja isoleeritud releed, nt väravate, uksekellade või valgustuse juhtimiseks.
Täiustatud ajakava ja stseenifunktsioonid
Shelly 1 Mini Gen4 võimaldab seadistada kuni 20 ajakava, et planeerida seadmete automaatset sisse- või väljalülitamist valitud nädalapäevadel kindlatel kellaaegadel. Lisaks toetab see stseenide loomist—tegevuste komplekte, mis käivituvad samaaegselt või järjestikku vastusena sündmusele, näiteks mitme seadme sisselülitamine liikumise tuvastamisel. Ajakavad ja stseenid seadistatakse Shelly Smart Control rakendusega, mis on mobiilseadmetele ja arvutitele tasuta saadaval.
Integreerimine ja täielik kohalik või kaugjuhtimine
Seadet saab integreerida mitte ainult suurte hääleabilistide tootjate süsteemidega, vaid ka kohalike süsteemidega HTTP/HTTPS, MQTT, Webhookide või KNX net/IP kaudu. Shelly 1 Mini Gen4 töötab nii lokaalses režiimis (ilma pilvejuurdepääsuta) kui ka interneti kaudu, võimaldades täielikku juhtimist olenemata kasutaja asukohast. Sisseehitatud veebiliides võimaldab seadme otse brauserist seadistada.
Kõrge paigalduspaindlikkus

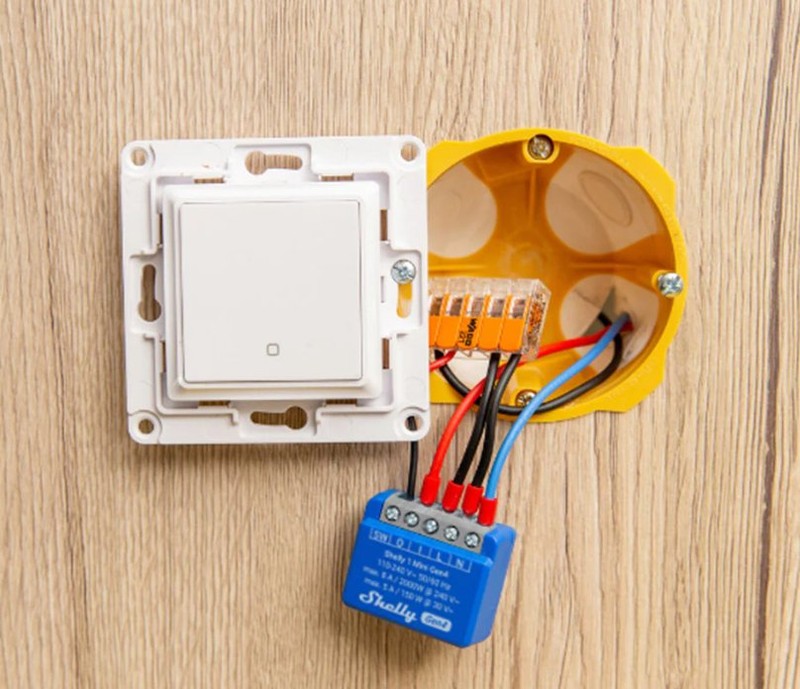

Kontrolleri korpus on valmistatud plastist ja võimaldab paigaldada elektrikarpi. Vaatamata kompaktsetele mõõtudele sisaldab seade täiustatud ESP-Shelly-C68F mikroprotsessorit koos 8 MB välkmäluga, mis võimaldab skriptide ja funktsioonide reaalajas tuge.
Komplektis

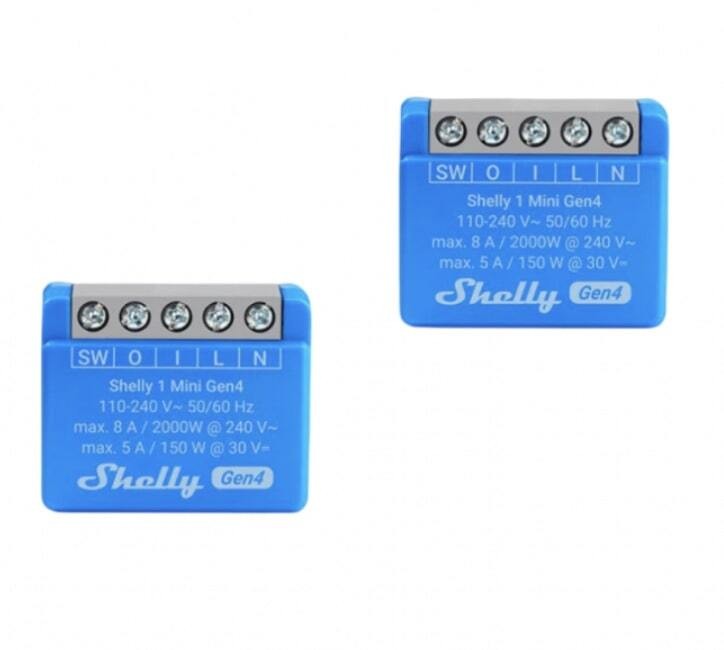

Shelly kontroller x2user manual
Üldandmed
| Tootja | Shelly |
|---|---|
| Mudel | 1MiniGen4 |
Füüsilised näitajad
| Mõõtmed | 29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 in |
|---|---|
| Kaal | 19 ±1 g / 0.65 ±0.04 oz |
| Kruviklemmide maksimaalne pingutusmoment | 0.4 Nm / 3.5 lbin |
| Juhtme ristlõige | 0.2 kuni 2.5 mm² / 24 kuni 14 AWG (tahked, peen- ja ferruuljuhtmed) |
| Juhtme eemaldamise pikkus | 6 kuni 7 mm / 0.24 kuni 0.28 in. |
| Paigaldus | Seinakarp |
| Korpuse materjal | Plastik |
| Korpuse värv | Sinine |
| Pistiku värv | Hall |
Kasutuskeskkonna tingimused
| Töötemperatuur | -20°C kuni 40°C / -5°F kuni 105°F |
|---|---|
| Suhteline õhuniiskus töö ajal | 30% kuni 70% RH |
| Maksimaalne kõrgus merepinnast | 2000 m / 6562 ft |
Elektrilised näitajad
| Toitepinge | 110 - 240 VAC |
|---|---|
| Relee | Potentsiaalivaba, NO kontakt, 1-poolus, µ kontakt |
| Voolutarve | < 1.2 W |
| Väline kaitse | Käivituse karakteristik B või C, nimivool max. 10 A, katkestusvõime min. 6 kA, energiat piirava klass 3 |
Väljundvooluahela näitajad
| Maksimaalne lülituspinge | 240 VAC / 30 VDC |
|---|---|
| Maksimaalne lülitusvool | 8 A / 240 VAC, 5 A / 30 VDC |
| Maksimaalne väljundvõimsus | 2000 W / 240 VAC, 150 W / 30 VDC |
| Ülepinge kaitse | Puudub |
| Ülekoormusvoolu kaitse | Puudub |
| Ülevõimsuse kaitse | Puudub |
Sensori ja mõõtmised
| Sisemine temperatuuriandur | Jah |
|---|
Wi-Fi
| Protokoll | 802.11 b/g/n/ax |
|---|---|
| RF-sagedusala | 2412 - 2472 MHz |
| RF-võimsus | < 20 dBm |
| Leviala | Kuni 30 m siseruumides / 50 m välitingimustes (olenevalt kohalikest tingimustest) |
Bluetooth
| Protokoll | 5.0 |
|---|---|
| RF-sagedusala | 2402 - 2480 MHz |
| RF-võimsus | < 4 dBm |
| Leviala | Kuni 10 m siseruumides / 30 m välitingimustes (olenevalt kohalikest tingimustest) |
Zigbee
| Protokoll | 802.15.4 |
|---|---|
| RF-sagedusala | 2400 kuni 2483.5 MHz |
| RF-võimsus | < 20 dBm |
| Leviala | Kuni 100 m siseruumides / 300 m välitingimustes (olenevalt kohalikest tingimustest) |
Mikroprotsessori seade
| CPU | ESP-Shelly-C68F |
|---|---|
| Välkmälu | 8 MB |
Firmware’i funktsioonid
| Ajakavad | 20 |
|---|---|
| Webhookid (URL-i tegevused) | 20, 5 URL-i webhooki kohta |
| Skriptid | Jah |
| MQTT | Jah |
