UNI-T UT612 LCR-mõõtur
Uni-T UT612 LCR-mõõtur

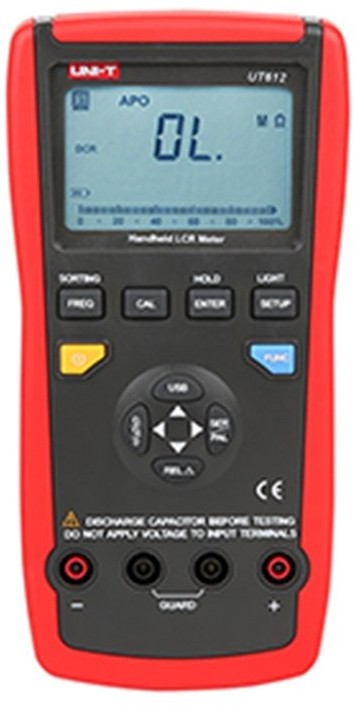

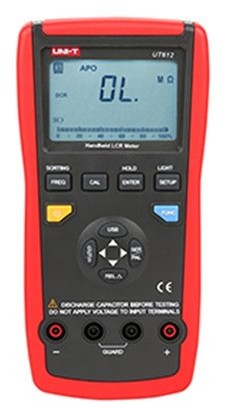

Uni-T UT612 LCR-mõõtur on täiustatud mõõteriist, mis on mõeldud induktiivsuse, mahtuvuse ja takistuse täpseks mõõtmiseks laias vahemikus – alates 20 µH kuni 2000 H, 200 pF kuni 20 mF ning 20 Ω kuni 200 MΩ. Seade töötab viiel mõõtesagedusel (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), pakkudes jadamisi- ja rööpmõõtmise režiime ning tuge parameetritele nagu L, C, R, DCR, Q, D, θ ja ESR. Tänu suurele täpsusele, automaatsele LCR-komponentide tuvastamisele ning USB-liidesele, mis võimaldab salvestada kuni 60 000 tulemust, sobib UT612 ideaalselt kasutamiseks tootmisliinidel, komponentide kontrollis ja elektroonikaremontides.
Täpsed mõõtmised laias vahemikus
UT612 võimaldab väga täpseid mõõtmisi tänu madalatele mõõtevigadele ja eraldusvõimele kuni 0.001 D/Q-parameetrite jaoks. Lai mõõtevahemik tähendab, et ühe seadmega saab töötada erinevat tüüpi komponentidega – alates väikestest SMD-komponentidest kuni suuremate vooluringideni. Praktikas tähendab see vähem seadmete ümberlülitamist ja suuremat mugavust kasutamisel.
Ulatuslikud mõõtmisfunktsioonid
Mõõtur pakub mitte ainult põhilisi LCR-mõõtmisi, vaid ka veelgi arenenumaid valikuid, näiteks kvaliteediteguri, kadu või faasinurga mõõtmist. Võrdlusfunktsioon ja hälbe mõõtmine aitavad kiiresti hinnata, kas konkreetne komponent jääb etteantud tolerantsidesse, mis kiirendab kvaliteedikontrolli ja diagnostikat.
Mugav kasutus ja selge ekraan
Suur taustvalgustusega LCD-ekraan ja analoogne tulpdiagramm tagavad tulemuste hea nähtavuse erinevates tingimustes. Funktsioonid nagu Data Hold ja suhteline režiim hõlbustavad tulemuste analüüsi, samal ajal kui automaatne mõõtevahemiku valik ja kiire komponentide tuvastamine vähendavad mõõtmiseks kuluvat aega.
Lihtne andmete arhiveerimine ja PC-side
USB-liidese tõttu saab mõõturi ühendada arvutiga ja salvestada kuni 60 000 mõõtmistulemust. Lahendus on eriti kasulik kohtades, kus on oluline pikaajaline andmete dokumenteerimine ja analüüs.
Praktilised lahendused igapäevaseks kasutuseks
Automaatne väljalülitus aitab säästa patarei energiat ning madala patarei indikaator (≤6.8 V) aitab vältida ootamatuid katkestusi. Seadet saab toita kas 9 V patareist või USB kaudu, pakkudes suuremat paindlikkust. Komplekt sisaldab muu hulgas SMD-komponendi klambrit, USB-kaablit ja tarkvara, mistõttu on mõõtur kohe karbist välja võttes kasutusvalmis.
Komplektis
BatterySMD mõõtmisklamberUSB-kaabelMultifunktsionaalne pistikKasutusjuhend
| Tootja | Uni-T |
|---|---|
| Mudel | UT612 |
| Induktiivsus | 20 µH ~ 2000 H (±0.5% + 5) |
| Mahtuvus | 200 pF ~ 20 mF (±0.5% + 5) |
| Takistus | 20 Ω ~ 200 MΩ (±0.3% + 5) |
| Toetatud parameetrid | L, C, R, DCR, Q, D, θ, ESR |
| Mõõtesagedused | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Mõõteping | 0.6 Vrms |
| Ekraan | LCD (40 × 63 mm) |
| Loendused | 20 000 |
| D/Q loendused | 2 000 |
| D/Q eraldusvõime | 0.001 |
| Toiteallikas | 9 V patarei (6F22) või USB-toide |
| Mõõtmed | 96 × 193 × 47 mm |
| Kaal | 374 g |
